Exemplo De Como Extrair Arquivos De Termografia Em Painel Eletrico – A termografia se destaca como uma ferramenta crucial na manutenção preventiva de painéis elétricos, permitindo a detecção precoce de anomalias térmicas que podem indicar problemas graves e até mesmo perigosos. A extração e interpretação correta dos dados termográficos são essenciais para garantir a eficácia desta técnica e prevenir falhas catastróficas. Este artigo detalha o processo completo, desde a aquisição das imagens até a análise e interpretação dos resultados, com foco na segurança e na precisão.
Introdução à Termografia em Painéis Elétricos
A termografia, ou imagem térmica, utiliza câmeras especiais para detectar e medir a radiação infravermelha emitida por objetos. Em painéis elétricos, isso permite visualizar a distribuição de temperatura, identificando pontos quentes que podem indicar conexões soltas, sobrecarga, desgaste de componentes ou outros problemas. A extração precisa dos dados termográficos é fundamental para uma análise confiável e a tomada de decisões eficazes na manutenção.
Câmeras termográficas variam em resolução, sensibilidade térmica e recursos adicionais, sendo a escolha dependente da aplicação e orçamento. Modelos mais sofisticados oferecem recursos como foco automático, medição de temperatura precisa e funcionalidades de análise de imagem integradas.
Métodos de Aquisição de Imagens Termográficas
A inspeção termográfica de um painel elétrico requer preparação cuidadosa. Antes de iniciar, é crucial desligar a alimentação do painel (se possível e seguro), garantindo a segurança dos técnicos. O ambiente deve estar limpo e livre de obstruções que possam interferir na aquisição de imagens. A distância ideal da câmera ao painel, o ângulo de visão e a emissividade dos componentes devem ser considerados para garantir a qualidade da imagem.
Imagens estáticas fornecem um registro preciso de um ponto no tempo, enquanto vídeos termográficos permitem a observação de variações de temperatura ao longo do tempo, revelando padrões dinâmicos.
| Técnica | Vantagens | Desvantagens | Aplicações |
|---|---|---|---|
| Imagens Estáticas | Alta precisão em medições pontuais; fácil análise; menor custo de armazenamento | Não mostra variações de temperatura ao longo do tempo; requer múltiplas imagens para análise dinâmica | Inspeções pontuais, análise de componentes específicos |
| Vídeos Termográficos | Mostra variações de temperatura ao longo do tempo; permite identificação de padrões dinâmicos; útil para detecção de problemas intermitentes | Maior volume de dados; análise mais complexa; maior custo de armazenamento | Detecção de problemas intermitentes, monitoramento de tendências de temperatura |
Software e Ferramentas para Análise de Imagens, Exemplo De Como Extrair Arquivos De Termografia Em Painel Eletrico
Diversos softwares especializados são empregados na análise de imagens termográficas. Esses softwares permitem medir temperaturas com precisão, identificar pontos quentes automaticamente, gerar relatórios detalhados e visualizar isotermas (linhas de temperatura constante). Funcionalidades avançadas incluem a análise de padrões, comparação de imagens e geração de relatórios personalizados. FLIR Tools, ThermaCAM Researcher e IRBIS são exemplos de softwares amplamente utilizados.
Extração e Interpretação de Dados
A extração de dados relevantes envolve a medição de temperaturas máximas, mínimas e médias em regiões de interesse da imagem. A interpretação desses dados requer conhecimento técnico e experiência. Pontos quentes acima de certos limiares de temperatura podem indicar problemas como conexões soltas, sobrecarga, arcos elétricos ou defeitos em componentes.
- Conexões Soltas: Aumento de temperatura localizado em conectores ou terminais.
- Sobrecarga: Aumento generalizado de temperatura em um componente ou circuito.
- Arcos Elétricos: Pontos extremamente quentes, indicando falhas graves de isolamento.
- Componentes com defeito: Aumento de temperatura em componentes específicos, como capacitores ou resistores.
Exemplos Práticos de Análise de Imagens
| Imagem (Descrição) | Anomalia | Causa Provável | Ação Corretiva |
|---|---|---|---|

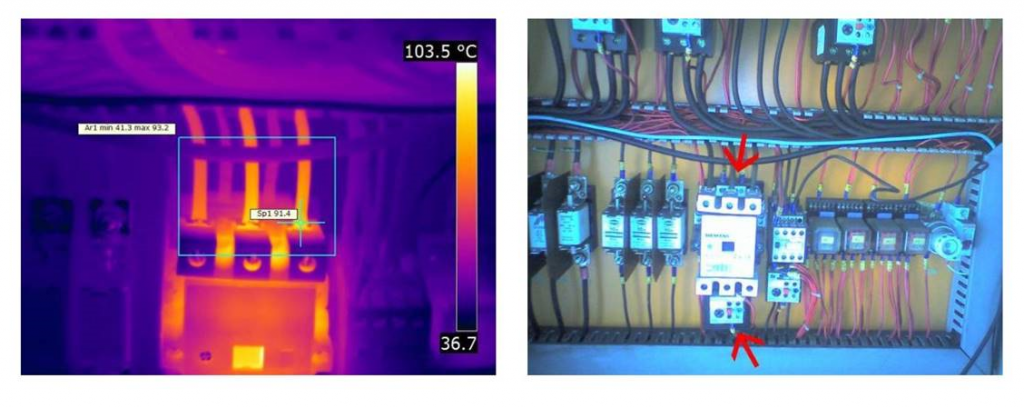

| Imagem mostrando um ponto extremamente quente em um conector de um disjuntor. A temperatura local excede 100°C, enquanto a temperatura ambiente é de 25°C. | Ponto quente extremo em conector de disjuntor | Conexão solta ou mau contato no conector | Apertar os parafusos do conector ou substituir o conector danificado. |
| Imagem mostrando um aumento generalizado de temperatura em um transformador. A temperatura média do transformador está 20°C acima do limite especificado pelo fabricante. | Aumento generalizado de temperatura em transformador | Sobrecarga ou falha interna no transformador | Verificar a carga do transformador, substituir o transformador se necessário. |
Considerações de Segurança
Inspeções termográficas em painéis elétricos exigem rigorosos procedimentos de segurança. É crucial desligar a alimentação do painel sempre que possível e seguro. O uso de Equipamentos de Proteção Individual (EPIs), como luvas isolantes, óculos de segurança e calçados apropriados, é fundamental. A proximidade de componentes energizados deve ser evitada, e a presença de um profissional qualificado é essencial para garantir a segurança durante o processo.
Dominar a arte de extrair e interpretar dados de termografia em painéis elétricos é fundamental para garantir a segurança e eficiência dos sistemas. Detecção precoce de problemas, como conexões soltas ou sobrecargas, evita interrupções dispendiosas e perigosas. Este guia forneceu uma base sólida, mas a prática constante e a atualização contínua são essenciais para aperfeiçoar as habilidades e garantir a precisão na análise.
Lembre-se: segurança em primeiro lugar! A correta interpretação dos dados termográficos contribui significativamente para a manutenção preventiva eficaz e prolonga a vida útil dos equipamentos.
